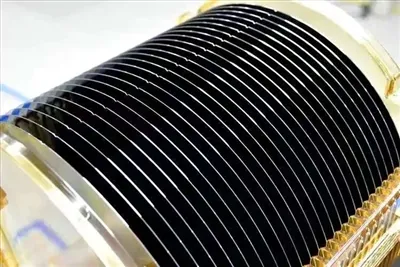

Silikon gofretlar
Dec 02, 2025
Silikon gofret nima? U nima uchun ishlatiladi?
Kremniy gofreti yuqori sifatli kremniydan yasalgan yupqa, yumaloq disk bo'lib, u mikroprotsessorlar, xotira chiplari va quyosh panellari kabi yarimo'tkazgichli qurilmalarni ishlab chiqarishda keng qo'llaniladi. U mikroelektronik komponentlar uchun asosiy material bo'lib xizmat qiladi, uning ishlab chiqarilishi doping, qirqish va naqsh kabi muhim jarayonlarni o'z ichiga oladi. Bu jarayonlar uni zamonaviy elektronikaning muhim elementiga aylantiradi.
Materialning xususiyatlari:
Substrat: Kremniy gofretlari kremniyning yupqa bo'laklaridan ishlab chiqariladi, odatda turli mikroelektronik qurilmalar uchun substrat materiali bo'lib xizmat qiladi.
Yuqori tozalik: Bu gofretlar juda yuqori tozalikka ega, ayniqsa integral mikrosxemalardagi ilovalar uchun, bu erda tozalik darajasi 99,999999999% yoki undan ham yuqori bo'lishi mumkin.
Jismoniy xususiyatlar: Odatda dumaloq shaklga ega bo'lgan kremniy gofretlar 150 mm, 200 mm va 300 mm kabi standart diametrlarda bo'ladi va mukammal silliq va tekis yuzaga erishish uchun sayqallanadi.

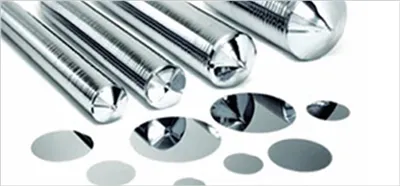

Quyma shakllanishi
Katta yagona kristalli kremniy ingotlari tozalangan kremniy eritmasini kristallash orqali, odatda,Choxralskiy usuli.
Kesish
Keyin kremniy ingotlari nozik kesish asboblari yordamida yupqa gofretlarga bo'linadi, bu har bir gofret butun sirt bo'ylab izchil qalinlikni saqlab turishini ta'minlaydi.
Yuzaki pardozlash
Gofret yuzasi ikki-qadamli jarayondan o'tadi: kimyoviy qirqish, so'ngraKimyoviy mexanik jilo (CMP), har qanday sirt kamchiliklarini bartaraf etish va benuqson, oynaga o'xshash-parchalanish uchun.
Elektron qurilmalarning asosiy komponenti
Silikon gofretlar mikroelektronika uchun asos bo'lib, smartfonlardan tortib quyosh batareyalarigacha bo'lgan barcha narsalar uchun asosiy material bo'lib xizmat qiladi. Gofretning tekisligi juda muhim, chunki u keyingi mikrofabrikatsiya bosqichlari uchun izchil asosni ta'minlaydi.
Asosiy xususiyatlar:
Silikon ishonchli va izchil yarimo'tkazgich xususiyatlarini taklif qiladi va uning nisbatan arzon narxi uni turli xil elektron mahsulotlar uchun ideal material qiladi. Bundan tashqari, kremniy dioksid kabi boshqa materiallar bilan muvofiqligi uning turli xil ilovalarda ko'p qirraliligini yanada oshiradi.
Gofret hajmi va xususiyatlari
Silikon gofretlar 25,4 mm (1 dyuym) dan 450 mm (17,72 dyuym) gacha bo'lgan turli diametrlarda keladi. Ishlab chiqarish texnologiyasi rivojlanib borar ekan, gofret o'lchamlari doimiy ravishda oshdi. 200 mm dan 300 mm gofretga o'tish sanoat standartiga aylandi va o'sib borayotgan talablarni qondirish uchun 450 mm gofretlarni ishlab chiqish davom etmoqda.
Umumiy gofret o'lchamlari va ularga mos keladigan qalinligi:
1 dyuym (25 mm)
2 dyuym (51 mm)Qalinligi: 275 mkm
3 dyuym (76 mm)Qalinligi: 375 mkm
4 dyuym (100 mm)Qalinligi: 525 mkm
5 dyuym (130 mm yoki 125 mm)Qalinligi: 625 mikron
150 mm (5,9 dyuym, ko'pincha "6 dyuym" deb ataladi)- Qalinligi: 675 mikron
200 mm (7,9 dyuym, ko'pincha "8 dyuym" deb ataladi)Qalinligi: 725 mkm
300 mm (11,8 dyuym, ko'pincha "12 dyuym" deb ataladi)Qalinligi: 775 mikron
450 mm (17,7 dyuym, ko'pincha "18 dyuym" deb ataladi)- Qalinligi: 925 μm (taxminiy)
-Kremniy bo'lmagan materialli gofretlar
Silikondan boshqa materiallardan tayyorlangan gofretlar bir xil diametrli silikon gofretlarga nisbatan turli qalinliklarga ega. Ushbu gofretlarning qalinligi materialning mexanik kuchiga bog'liq. Ular ishlov berish uchun etarlicha mustahkam bo'lishini ta'minlash uchun gofret o'z og'irligi ostida yorilishning oldini olish uchun etarlicha qalin bo'lishi kerak.
Gofret hajmini kengaytirish va xarajatlarni nazorat qilish
Gofret ishlab chiqarishda har bir gofretdan qayta ishlanishi mumkin bo'lgan chiplar soni gofret diametrining kvadratiga ko'payadi. Biroq, har bir ishlab chiqarish bosqichi bilan bog'liq xarajatlar gofret diametridan sekinroq oshadi. Gofretlar kattalashgani sayin, chipning narxi sezilarli darajada kamayadi. Misol uchun, 2000 yildan boshlab 200 mm dan 300 mm gofretga o'tish chip ishlab chiqarish xarajatlarini 30-40% ga kamaytirishga olib keldi. Biroq, bu o'zgarish sanoatda yangi muammolarni ham keltirib chiqardi.
Silikon gofretlarning har xil turlari
Bir necha turdagi kremniy gofretlari mavjud bo'lib, ularning har biri muayyan ilovalar uchun mo'ljallangan. Kerakli turdagi kremniy gofretni tanlash har qanday loyihaning muvaffaqiyati uchun juda muhimdir, chunki har bir gofret turining xususiyatlari yakuniy mahsulotning ishlashi va samaradorligiga ta'sir qilishi mumkin.
Sof kremniy gofretlar
Bu gofretlar ultra{1}}silliq, oynaga o‘xshash-parchalanishga erishish uchun ikki tomonlama{0}}parchalash jarayonidan o‘tadi. Ajoyib tozaligi va yuqori tekisligi bilan ular aniqlik va sifatni talab qiladigan-yuqori samarali ilovalar uchun idealdir.
Ichki kremniy gofretlari
Ko'pincha ishlov berilmagan gofretlar deb ataladi, ular hech qanday doping moddalari qo'shilmagan-bir kristalli kremniydan tayyorlanadi. Ular mukammal yarimo'tkazgich materiallar bo'lib xizmat qiladi, bu ularni juda yuqori darajadagi tozalikni talab qiladigan jarayonlar uchun mukammal qiladi.
Silikon gofretlarning keng qo'llanilishi
Silikon gofretlar turli sohalarda asosiy komponentlar bo'lib, ularning ajoyib elektr o'tkazuvchanligi va yarim o'tkazgich xususiyatlari ularni zamonaviy elektronikada ajralmas qiladi.
Elektron qurilmalardagi ilovalar:
Silikon gofretlar mikrochiplar va integral mikrosxemalar (IC) ishlab chiqarish uchun juda muhimdir. Ushbu gofretlar kompyuterlar, smartfonlar va sensorlar kabi mahsulotlarda keng qo'llaniladi. Integratsiyalashgan sxemalar maxsus funktsiyalarni bajarish uchun kremniy gofretlarga tayanadi, bu ularni umumiy qurilma arxitekturasining muhim qismiga aylantiradi.
Yuqori-Unumdorlikdagi RF (Radiochastotali) ilovalari:
RF texnologiyasi sohasida,safir-silikonda-(SOS)texnologiyasidan tez-tez foydalaniladi. Ushbu texnologiya ajoyib chiziqlilik, ajoyib izolyatsiya va elektrostatik zaryadsizlanishga (ESD) mukammal qarshilik ko'rsatadi. U turli xil qurilmalarda, jumladan smartfonlar va uyali aloqa uskunalarida muvaffaqiyatli amalga oshirildi.
Fotonik ilovalari:
SOI (Kremniy-Izolyator-yoqilgan)gofretlar kremniy fotonikasida muhim rol o'ynaydi. Aniq ion implantatsiyasi orqali kremniy qatlami faol yoki passiv optik komponentlar va to'lqin o'tkazgichlarni hosil qilish uchun izolyatsion qatlam bilan bog'lanadi. SOI texnologiyasining asosiy afzalligi to'lqin o'tkazgichni o'z ichiga olgan kremniy qoplamali qatlam bilan to'liq ichki aks ettirishdan foydalangan holda infraqizil nurlarni uzatishni osonlashtirish qobiliyatidadir.
